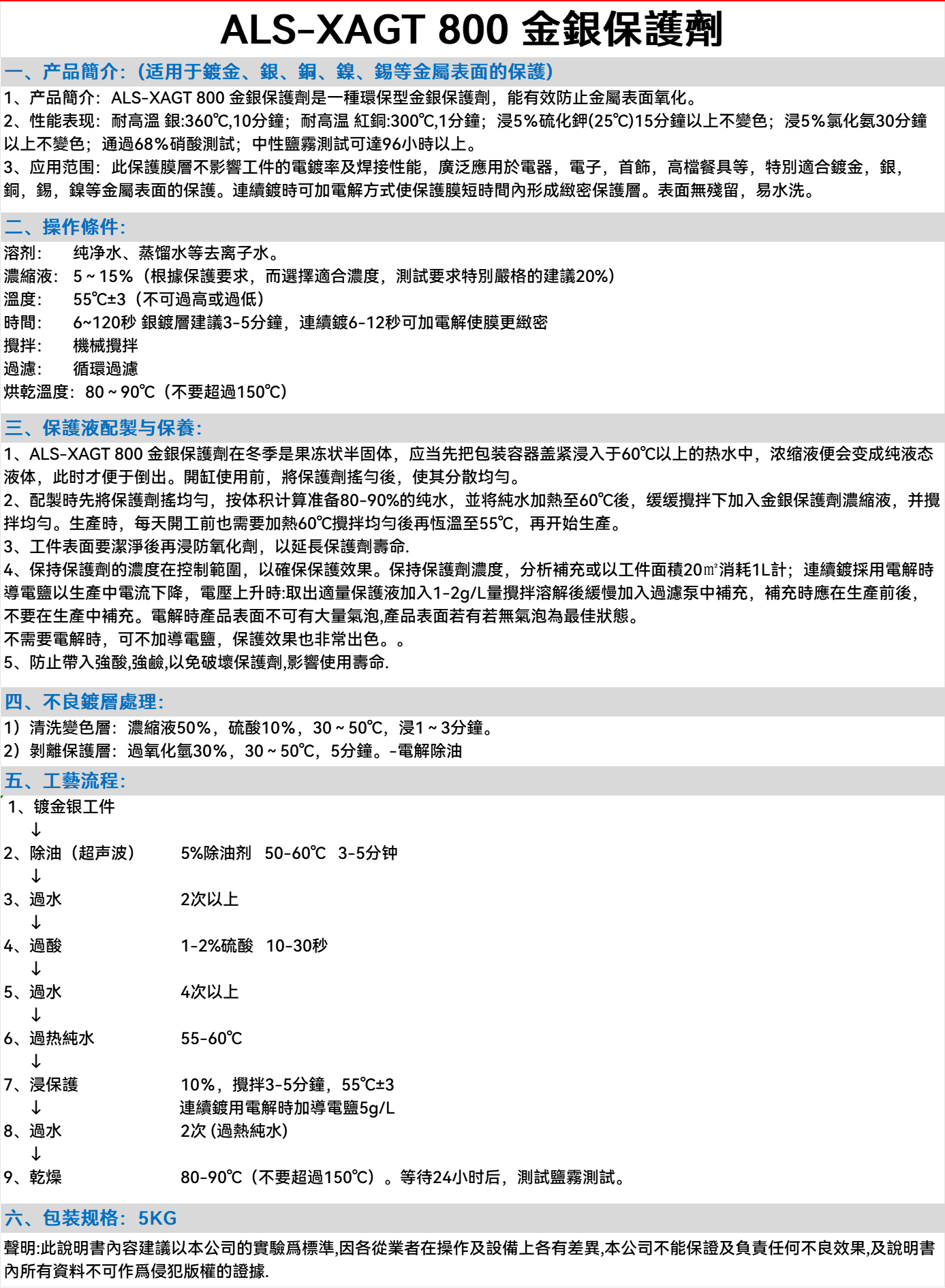

ALS-XA GT 800 进口金銀保護劑
(适用于鍍金、銀、銅、鎳、錫等金屬表面的抗硫化鉀保護)
一、产品簡介：
1、产品簡介：ALS-XAGT 800 金銀保護劑是一種環保型金銀保護劑，能有效防止金屬表面氧化。
2、性能表现：耐高溫 銀:360℃,10分鐘；耐高温 紅銅:300℃,1分鐘；浸5％硫化鉀(25℃)15分鐘以上不變色；浸5％氯化氨30分鐘以上不變色；通過68％硝酸測試；中性鹽霧測試可達96小時以上。
3、应用范围：此保護膜層不影響工件的電鍍率及焊接性能，廣泛應用於電器，電子，首飾，高檔餐具等，特別適合鍍金，銀，銅，錫，鎳等金屬表面的保護。連續鍍時可加電解方式使保護膜短時間內形成緻密保護層。表面無殘留，易水洗。
二、操作條件：
1、溶剂：纯净水、蒸馏水等去离子水。
2、濃縮液：5～15％（根據保護要求，而選擇適合濃度，測試要求特別嚴格的建議20%）
3、溫度：55℃±3（不可過高或過低）
4、時間：6~120秒 銀鍍層建議3-5分鐘，連續鍍6-12秒可加電解使膜更緻密
5、攪拌：械攪拌
6、過濾：循環過濾
7、烘乾溫度：80～90℃（不要超過120℃）
三、保護液配製与保養：
注意：使用本品前，必须先将本品加热溶解成液态再倒出，或者直接使用勺子��挖出适量本品。因为本品在室温时会呈均匀固体，必须把包装物容器盖紧浸入于60℃以上的热水中，浓缩液便会变成纯液态液体，此时才便于倒出。
1、ALS-XAGT 800 金銀保護劑在冬季是果冻状半固体，应当先把包装容器盖紧浸入于60℃以上的热水中，浓缩液便会变成纯液态液体，此时才便于倒出。開缸使用前，將保護劑搖勻後，使其分散均勻。
2、配製時先將保護劑搖均勻，按体积计算准备80-90%的纯水，並将純水加熱至60℃後，缓缓攪拌下加入金銀保護劑濃縮液，并攪拌均勻。生產時，每天開工前也需要加熱60℃攪拌均勻後再恆溫至55℃，再开始生產。
3、工件表面要潔淨後再浸防氧化劑，以延長保護劑壽命.
4、保持保護劑的濃度在控制範圍，以確保保護效果。保持保護劑濃度，分析補充或以工件面積20㎡消耗1L計；連續鍍採用電解時導電鹽以生產中電流下降，電壓上升時:取出適量保護液加入1-2g/L量攪拌溶解後緩慢加入過濾泵中補充，補充時應在生產前後，不要在生產中補充。電解時產品表面不可有大量氣泡,產品表面若有若無氣泡為最佳狀態。不需要電解時，可不加導電鹽，保護效果也非常出色。
5、防止帶入強酸,強鹼,以免破壞保護劑,影響使用壽命。
四、不良鍍層處理：
1）清洗變色層：濃縮液50％，硫酸10％，30～50℃，浸1～3分鐘。
2）剝離保護層：過氧化氫30％，30～50℃，5分鐘。-電解除油
五、工藝流程：
1、镀金银工件
2、除油（超声波） 5%除油剂 50-60℃ 3-5分钟
3、過水 2次以上
4、過酸 1-2%硫酸 10-30秒
5、過水 4次以上
6、過热純水 55-60℃
7、浸保護 10％，攪拌3-5分鐘，55℃±3 (連續鍍用電解時加導電鹽5g/L)
8、過水 2次 (過熱純水)
9、乾燥 80-90℃（不要超過120℃）。等待12小时后，測試鹽霧測試。
六、故障处理：
处理后成品状态 | 可能的原因 | 建议改善措施 |
表面有痕迹或有条纹 | 前面预清洗不理想 | 保证所有进入GT 800作液内的工件已彻底清洗，工件表面PH值呈中性。 |
水洗槽可能被污染 | 以温纯水代替或增加水流速度或换水 | |
工件未能通过腐蚀试验 | 测试GT 800工作液的浓度是否降低 | 分析浓度后补充原液至标准浓度 |
检查工作液温度 | 调整工作液温度 | |
浸泡时间太短 | 延长浸泡时间 | |
温纯水洗的温度过高 | 降低温纯水洗槽纯水温度至40℃以下 |
七、废液处理：ALS-XAGT 800 进口金銀保護劑废液含有机物，表面活化剂、乳化剂等，处理时请留意当地环保规定。
八、特别聲明:此說明書內容建議以本公司的實驗爲標準,因各從業者在操作及設備上各有差異,本公司不能保證及負責任何不良效果,及說明書內所有資料不可作爲侵犯版權的證據。
九、备注：
1、ALS-XAGT 800 进口金銀保護劑产品原液浓缩液在未开启的状态下，保质期12个月。
2、储存本品需在干燥阴凉处存储。静态储存的保护剂原液需要重新搅拌均匀再使用。
3、样品提供：可寄100克包邮免费样品，超量需按下面包装规格购买。(浓缩液生产过程复杂且成本较高)
十三、包装规格：10/KG/胶桶
