778 PLUS 高浓度防锈金刚罩
(推荐应用于铜/镍/铬/锡/仿金/玫瑰金/紫铜/黄铜等镀层高耐盐雾防锈保护)
一、简介及应用:
1、BUSFUL-778 PLUS 高浓度防锈金刚罩是一种环境友好型无毒的防锈抗盐雾抗湿热等保护作用的高浓缩乳液。
2、本型号在758PLUS金刚罩的基础上增加2个成分，由腐蚀抑制粉体+自修复型成膜固体+顶级成膜剂+有机缓蚀剂+爽滑光泽剂+乳化分散剂+附着力粘合剂+耐盐雾促进剂+湿润剂等15种高端高性能添加剂成分组成的高浓缩乳液。
3、广泛应用于焊料、铁、铸铁、钢材、铜、黄铜、紫铜、铝、镁、锌、镉、金、银、锡、镀锌板、镀铜、镀镍、镀铬、镀代铬、三价铬、镀金银锡等多金属及镀层的在酸雾环境时长期防锈抗盐雾抗湿热同时抗硫化腐蚀的保护功能。
4、各方面的性能表现：
湿热箱试验:50℃、100%湿度，连续实验1440小时无锈
防锈性试验:50℃、5%合成海水，连续喷雾48-72小时无锈A+级，室内自然防锈：2-3年。
润滑及脱水性能：58KG(PB值)，按GB3142-82标准
表面张力试验：32.74mN.m-1,用ZP-WB微差测压仪基于最大泡压法测定。
5、特别说明：新增加的进口高端自修复型成膜剂在常温时是白色固体。经过特殊处理后，本型号具有优秀的冻融稳定性，无论气温高低均能保持原液及工作液透明稳定。但建议工作液保温50℃激发产品活性。
二、理化指标:
| 原液参数 | 指标 | |

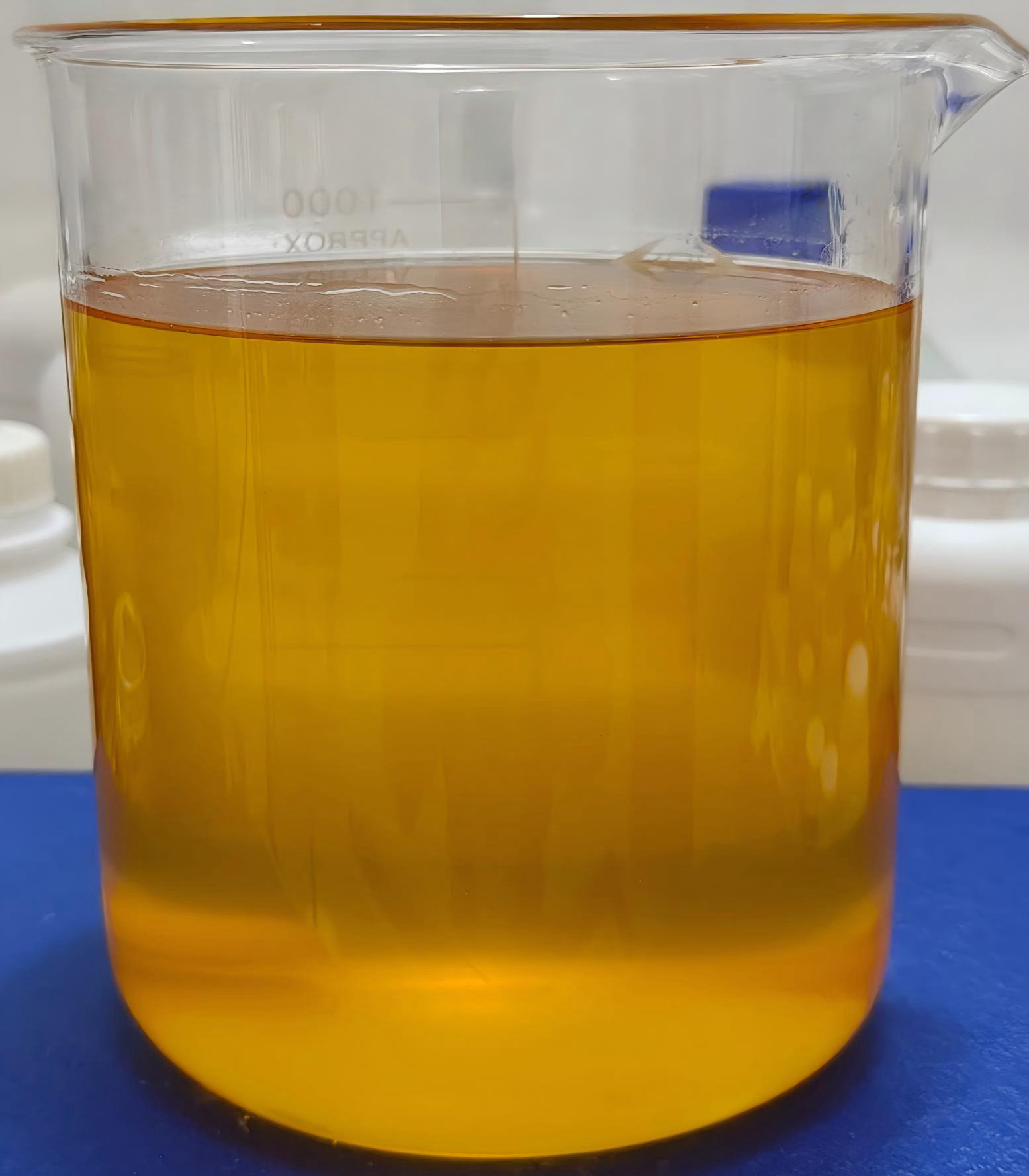

| 原液外观 | 金黄色透明液体 | |
| PH值(25℃) | 8.75±0.01 | |
| 密度(25℃) | 1.1±0.01g/cm3 | |
| 泡沫趋势 | 极低 | |
| 可溶解度：水 | >5% | |
| 可溶解度：油 | 不相溶 | |
| 闪点 | 不适用 | |
| 环保符合性 | 本品符合欧盟 RoHS、WEEE、ELV 法规的规定 | |
三、使用条件
| 三、使用条件 | 操作范围 | 建议值 |

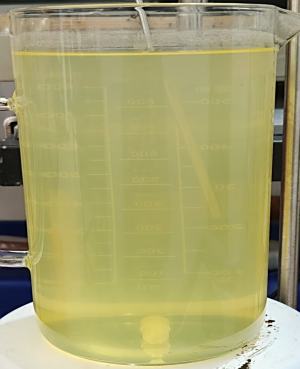

| 自然防锈时 | 1%-5% | 3% |
| 有盐雾要求 参考添加量 | 5%-15% | 10% |
| 稀释剂要求 | 纯净水、蒸馏水 | |
| 封闭前水洗 | 3-5次 | |
| 工作液PH值 | 8.5-8.9(25℃) | |
| 使用温度 | 45-60℃ | 50℃ |
| 浸泡时间 | 10-90秒 | 60秒 |
| 去水滴 | 离心机甩掉或压力气枪吹掉 | |
| 烘干温度 | 80-120℃ | 100℃ |
| 烘干时间 | 10-30分钟 | 20分钟 |
| 自然固化 | 常温自然固化24小时，盐雾最佳 | |
四、使用流程:
1、金属电镀或其他表面处理
2、流动水洗3次，热纯水洗1次
3、封闭液保温温度45-60℃
4、时间：浸泡60秒以上
5、取出后高速甩干水珠
6、挂镀件或连续镀件吹掉水珠
7、进入烘烤阶段，在100℃下，烘干20分钟左右
8、等24小时自然固化后再做盐雾测试
五、开缸说明:
1、按实际的需要，确定所需剂量，一般在5-20%这个范围。浓度越高，则防锈耐盐雾性能越好。
2、先加水后加本品，温度保温在45-60℃
3、PH值控制在8.5-8.9，一般不需要调整。(可用99%的三乙醇胺调整)
4、日常批量生产时建议持续搅拌，让工作液处于动态。
六、废液处理：
BUSFUL-778 PLUS废液含有机物，表面活化剂、乳化剂等，处理时请留意当地环保规定。
七、特别声明：
此说明书内所有提议或关于本公司产品的建议，是以本公司信赖的实验及资料为基础。因不能控制其他从业者的实际操作，故本公司不能保证及负责任何不良后果。此说明书内的所有资料也不能用为侵犯版权的证据。
八、备注：
本品需存放于干燥阴凉处，避免阳光曝晒。如果是静态放置超半年以上没使用的金刚罩需要重新加温搅拌均匀，再使用。每次从胶桶里面倒出本品时，建议先剧烈摇动包装桶，再倒出本品。本品保质期1年。
包装规格：25KG
样品提供量：200-300克，超量需购买。
