9020 高端电子防护油
（抗硫化防变色+手感爽滑+抗湿热+耐盐雾）
产品牌号： E-Shield ProGuard 9020（浅黄色透明)
产品别名：化学转化反应型金属保护剂、溶剂型高端金属保护剂、溶剂型无油防锈油、电子护盾专业防护油
应用领域： 电子元器件、五金装饰件、紧固件、精密接插件、电镀层保护（如镀金/银/铜/镍/铬/锡/仿金等）
E-Shield ProGuard 是一款专为五金电子镀层设计的纳米级高端防护油，通过化学转化反应和缓蚀吸附形成超薄、致密、润滑的分子保护膜，显著提升镀层的耐腐蚀性能。适用于：镀金、银层的抗硫化钾测试防护；镀铜、镍、铬、锡、仿金等金属镀层的耐盐雾测试性能提升；其他五金电子件在高湿、高盐雾环境下的长期防护。

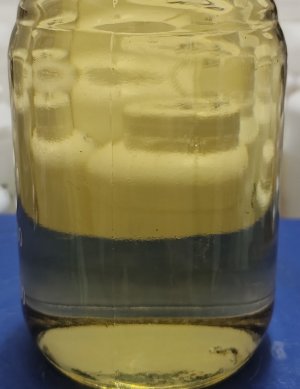

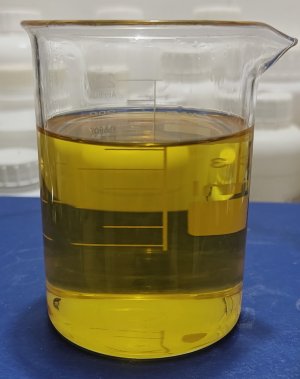

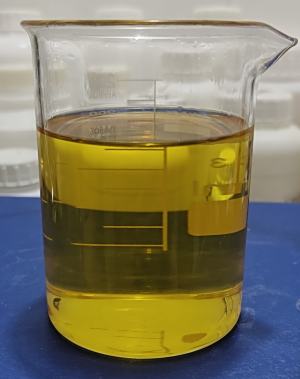

参数 | 数值/特性 | 测试标准 | 上图原液/下图添加剂 |
抗硫化钾测试（镀金/银） | 5%硫化钾浸泡≥30分钟无变色、无腐蚀 | JIS H8501 | E-Shield ProGuard 9020 |
中性盐雾测试（NSS） | ≥96小时无腐蚀（金银铜镍铬锡仿金镀层） | ASTM B117 | |
铜加速盐雾（CASS） | ≥12小时无腐蚀（金银铜镍铬锡仿金镀层） | ASTM B368 | |
产品外观与手感 | 浅黄色透明、低粘度润滑性液体 | 目视法/手触法 | |
耐温范围 | -10℃~+100℃ | MIL-STD-202 | |
膜厚 | 0.5-1.0μm（不影响导电性） | ISO 2178 | |
密度（25℃） | 0.80 g/cm³ | ASTM D4052 | |
闪点 | ≥80℃（闭杯） | ASTM D93 | |
粘度（25℃） | 10-12 cSt | ASTM D445 |
1、长效防护：通过纳米分子渗透反应+缓蚀吸附技术，形成化学键合保护层，抗硫化物、氯离子侵蚀，疏水性优异。
2、超薄无痕：固化干燥后的保护层仅0.5-1μm且透明无油，爽滑感优异，不影响镀层外观、导电性及焊接性能。
3、广泛兼容：适用于金、银、铜、镍、铬、锡、仿金等多种镀层。适用于滚镀、挂镀、连续镀、刷镀等方式。
4、环保安全：不含PFAS、卤素，符合RoHS2.0及REACH法规。超低VOCs、无气味，高闪点、无易燃风险。
1、预处理：确保镀层表面清洁无油污无水分无氧化皮（推荐活化或钝化后，用去离子水彻底清洗并干燥工件）
2、处理温度：常温至60°C。(若加温至50°C左右，可加速促进反应成膜，耐腐蚀性能更优秀)
3、涂覆工艺：原液直接使用，无需稀释。
·浸涂：滚挂镀浸泡1-3分钟，连续镀浸泡10秒以上。(需确保有足够时间让化学转化膜生成并均匀覆盖表面)
·喷涂：压力0.2-0.4MPa，距离10-20cm；(需确保防护油均匀覆盖镀层表面)
·刷涂：均匀覆盖后静置流平。(需确保防护油均匀覆盖镀层表面)
4、固化：80℃烘烤20分钟后，常温晾干24小时，再进行各种测试。(能甩干的工件，建议离心甩干后再烘烤)
